Produktbeschreibung: Generatorenanschlusskasten für PV-Anlagen bis 1.000 V DC - Made in Germany

Zuverlässiger Überspannungsschutz mit Generatorenanschlusskästen:
Um Photovoltaikanlagen bestmöglich vor Überspannungen zu schützen, ist der Einsatz von Generatorenanschlusskästen notwendig. Die nach höchsten Qualitätsstandards in Deutschland entwickelten und produzierten Generatorenanschlusskästen sind ab Werk vorkonfektioniert. Sie können schnell und einfach an entsprechenden Anlagen angeschlossen und sofort in Betrieb genommen werden.

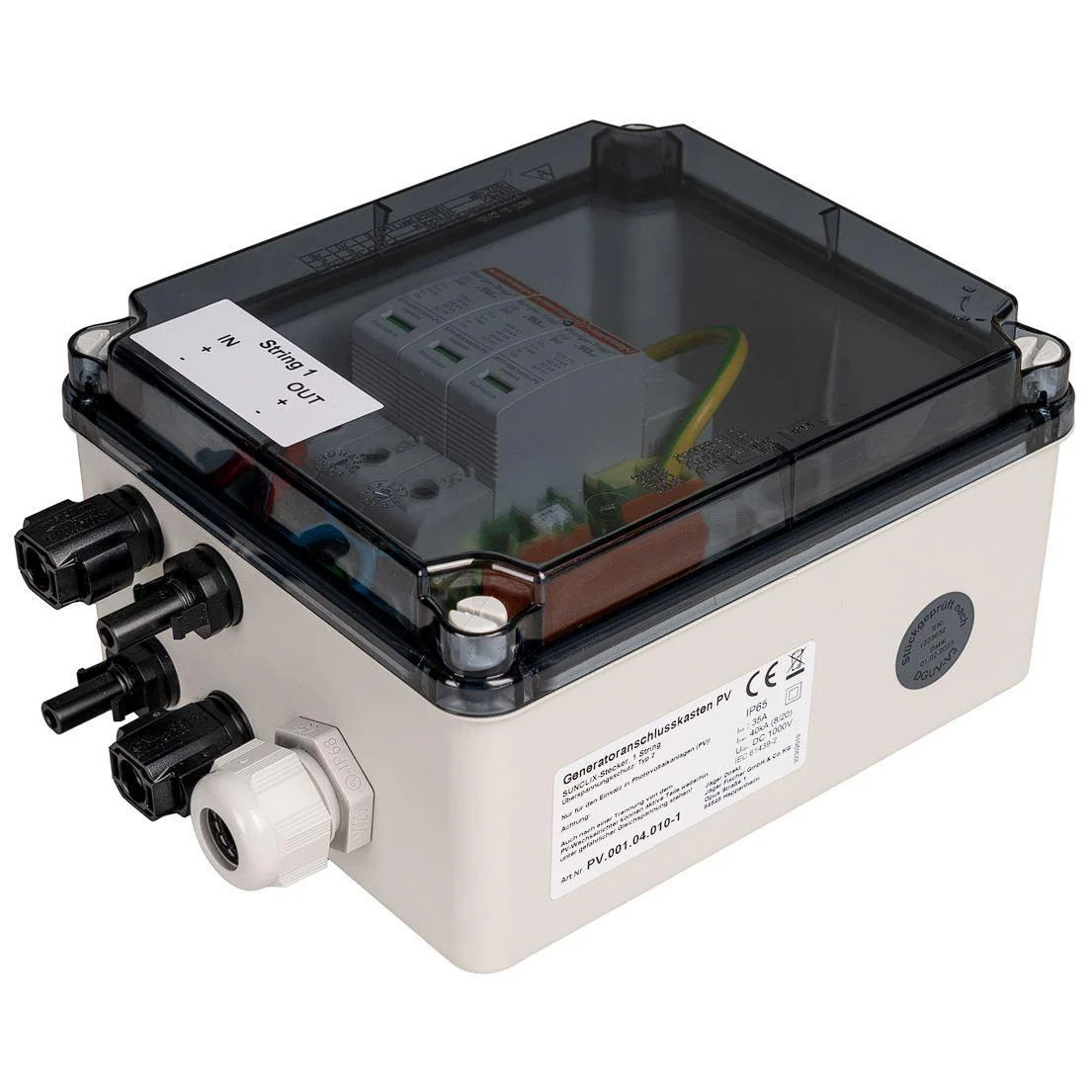

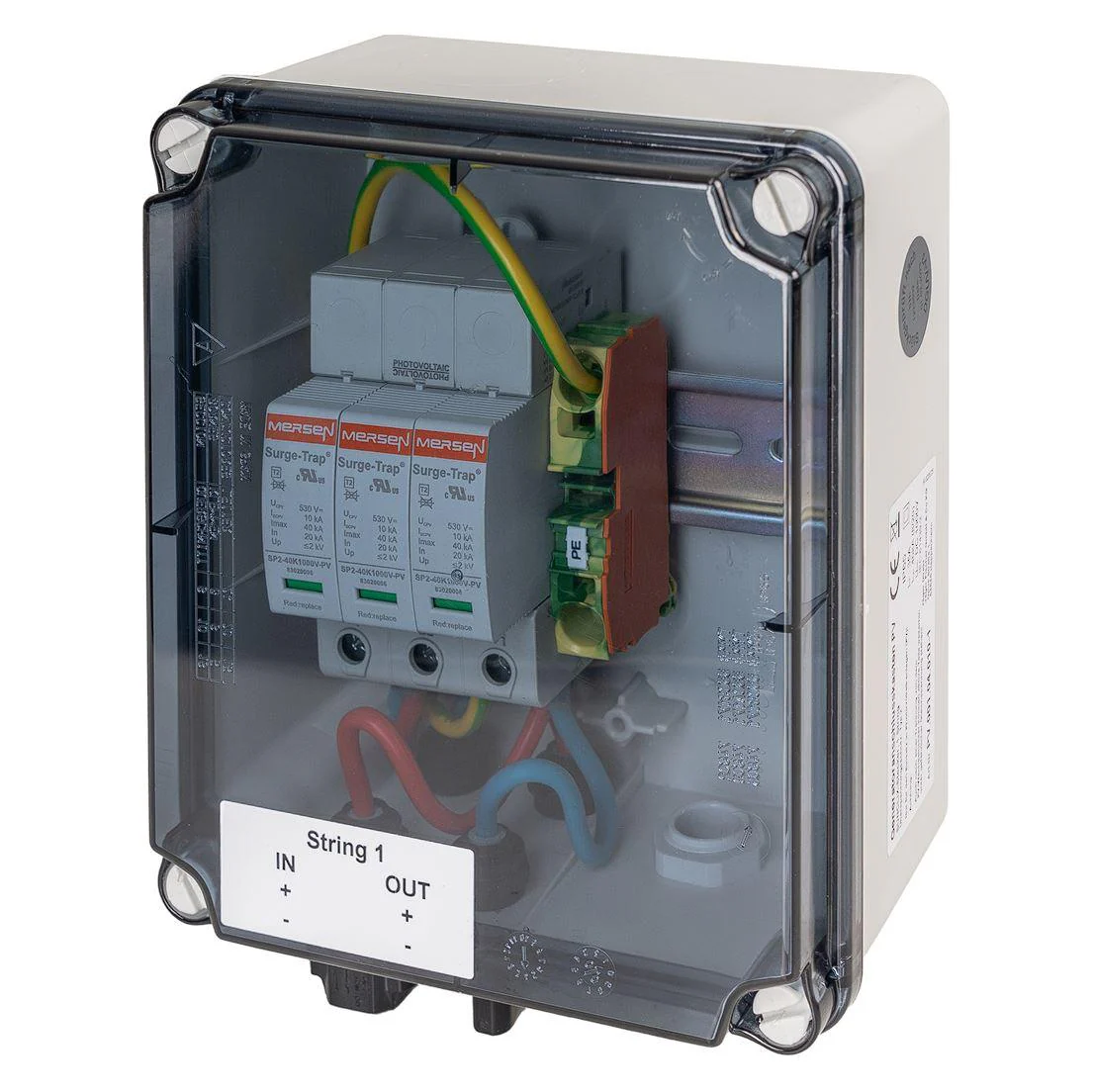

Merkmale 1x1 String - Kasten:

• Generatoranschlusskasten für Photovoltaikanlagen bis 1.000 V DC zum Anschluss von 1x 1 String
• Anzahl String-Eingänge: 1
• Anzahl String-Ausgänge: 1
• Anzahl der unterstützten MPPT: 1

• Abmessungen (H x B x T): 155 x 179 x 100 mm (Gehäuse)

• Leitungsquerschnitt (Erdung): 2,5 mm² … 16 mm² (1x)

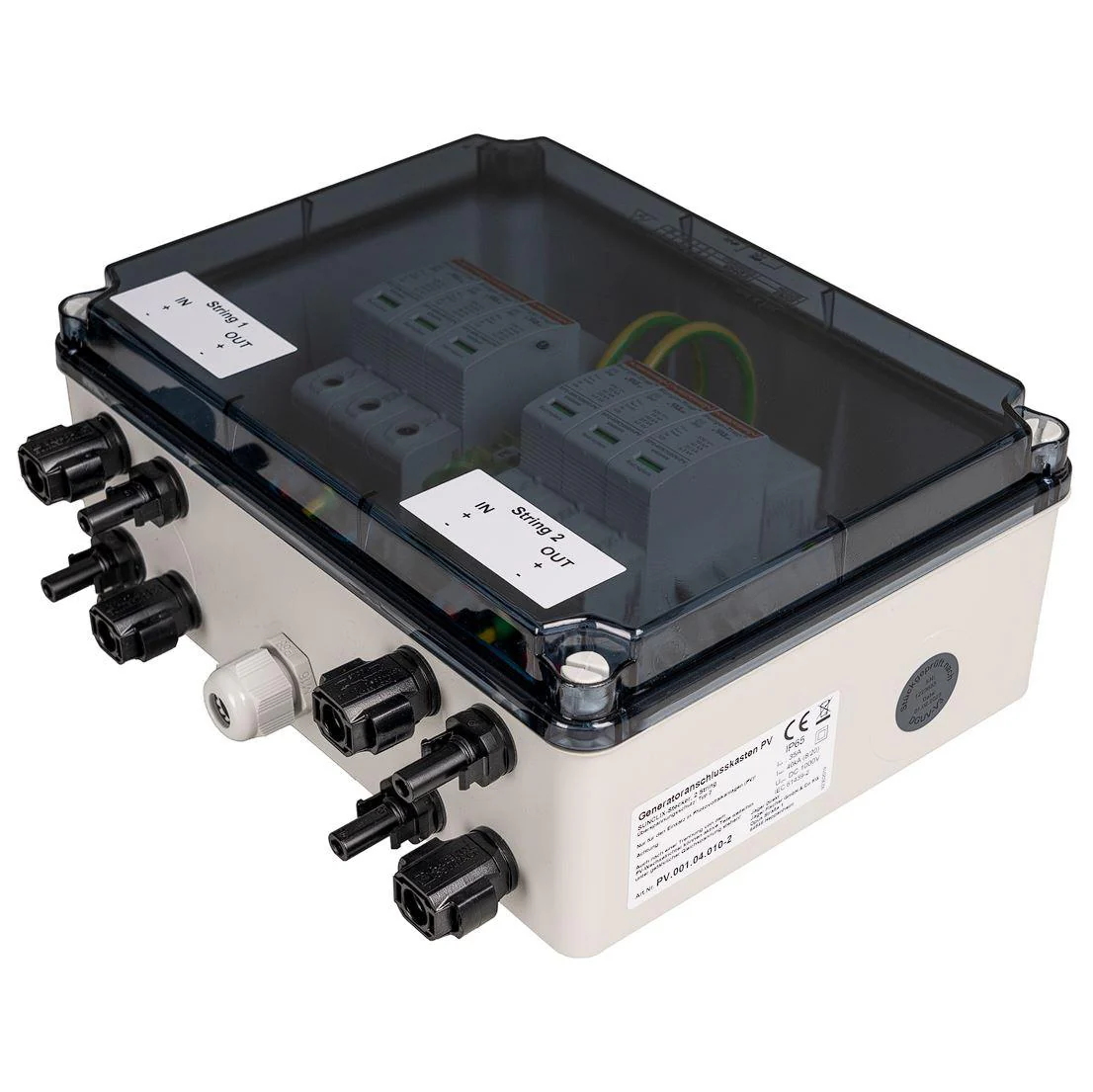

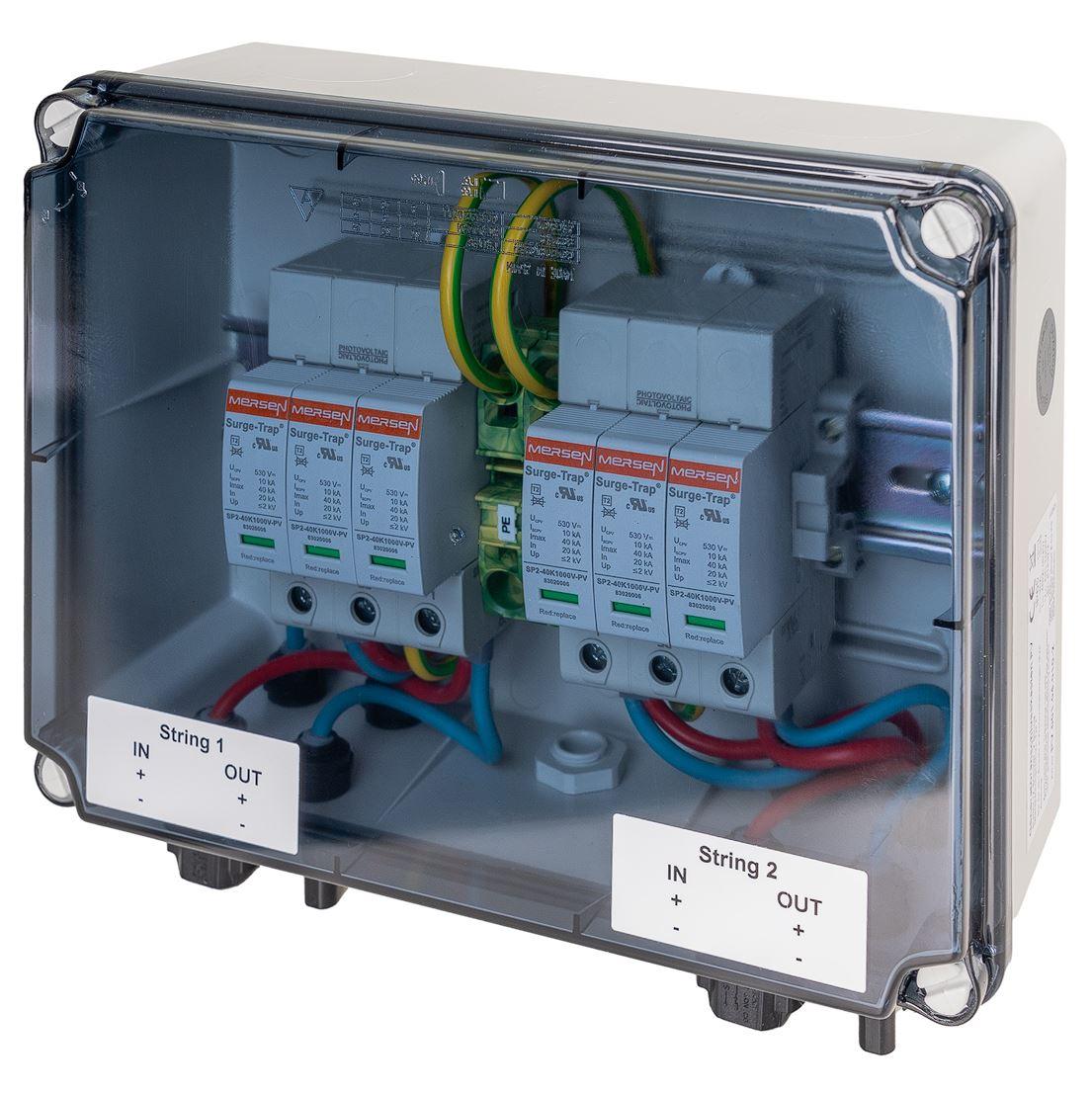

Merkmale 1x2 String - Kasten:

• Generatoranschlusskasten für Photovoltaikanlagen bis 1.000 V DC zum Anschluss von 1x 2 String
• Anzahl String-Eingänge: 2
• Anzahl String-Ausgänge: 2
• Anzahl der unterstützten MPPT: 2

• Abmessungen (H x B x T): 185 x 246 x 100 mm (Gehäuse)

• Leitungsquerschnitt (Erdung): 2,5 mm² … 16 mm² (1x)

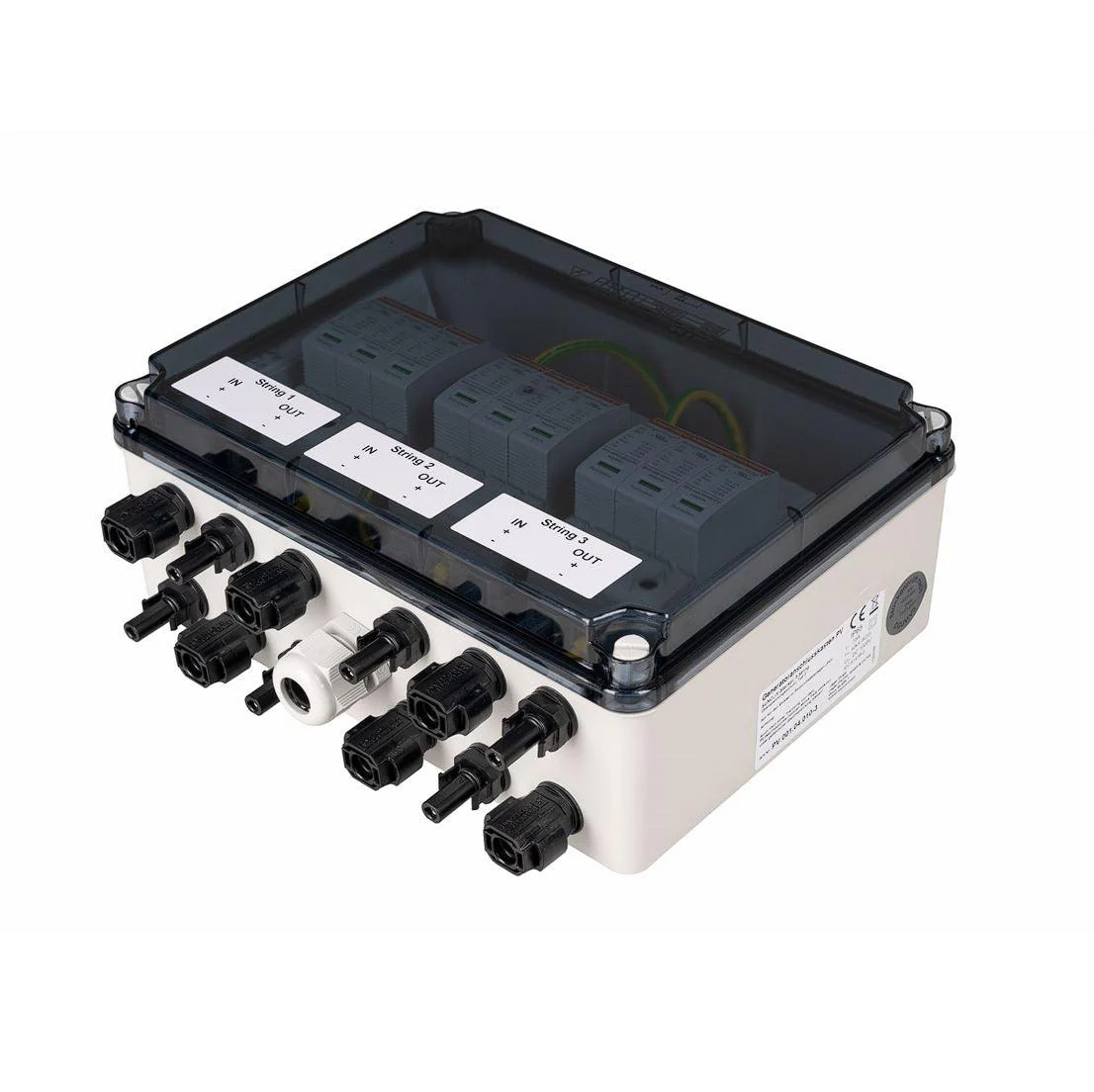

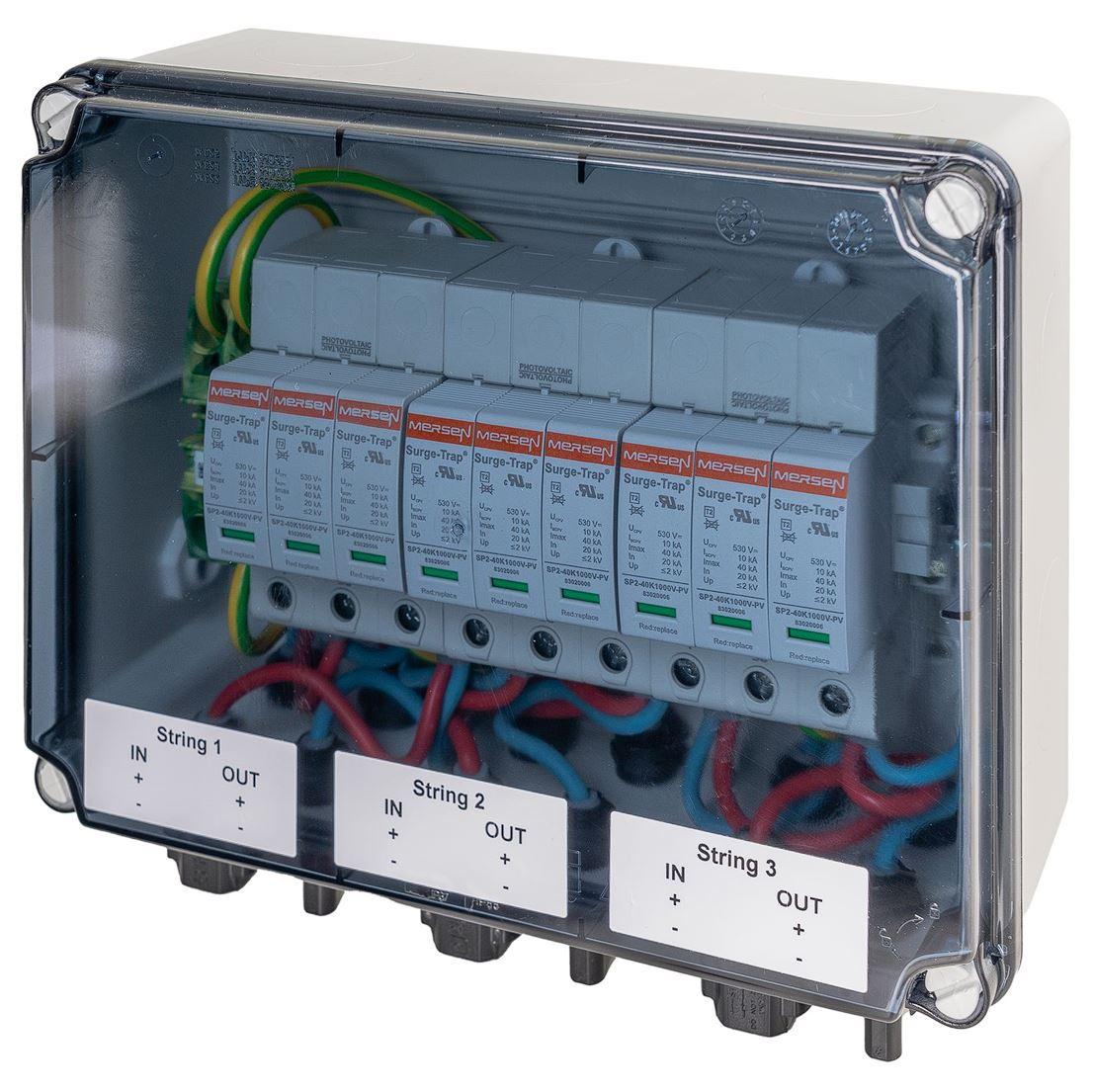

Merkmale 1x3 String - Kasten:

• Generatoranschlusskasten für Photovoltaikanlagen bis 1.000 V DC zum Anschluss von 1x 3 String
• Anzahl String-Eingänge: 3
• Anzahl String-Ausgänge: 3
• Anzahl der unterstützten MPPT: 3

• Abmessungen (H x B x T): 185 x 246 x 100 mm (Gehäuse)

• Leitungsquerschnitt (Erdung): 2,5 mm² … 20 mm² (1x)

Allgemeine Produktinformationen:

• Plug&Play: Auslieferung erfolgt komplett montiert und anschlussfertig verdrahtet direkt ab Werk
• 100 % stückgeprüft – auf Wunsch auch mit Prüfprotokoll
• robustes und schlagfestes Kunststoffgehäuse in lichtgrau (RAL 7035), Überspannungsschutzelemente sichtbar unter einer leicht zu öffnenden Polycarbonat-Abdeckung auf der Frontseite angebracht, Deckelschrauben sind nichtrostend
• wartungsfreier Anschluss von PV-Strängen dank SUNCLIX-DC-Steckverbindern (Eingang/Ausgang)
• Temperaturbereich: von -25°C bis 40°C
• Schutz vor Überspannung (mit Überspannungsschutz Typ 2 und Defektanzeige)
• Systemspannung (max.): 1.000 V DC (U_max)
• Strom je String (max.): 35 A (I_max)
• Maximaler Ableitstrom (8/20µs): 40 kA
• Nenn-Ableitstrom (8/20 µs): 20 kA
• Eingang (Erdung): Über Anbauverschraubung (M20) unten
• Dichtbereich Anbauverschraubung: 3,5 mm … 10 mm
